Создаем диаграмму в Excel

Чтобы представить данные пользователям наиболее содержательно, нужно из множества типов диаграмм выбрать подходящий. Можно также , используя несколько типов диаграмм.

Чтобы создать диаграмму в Excel, начните с ввода числовых данных на рабочий лист, а затем выполните следующие шаги:

1. Подготовьте данные для построения диаграммы

Для большинства диаграмм Excel (таких как гистограммы или линейчатые диаграммы) особое расположение данных не требуется. Данные могут быть в строках или столбцах, и Microsoft Excel автоматически предложит наиболее подходящий тип графика (позже его можно изменить).

Чтобы сделать красивую диаграмму в Excel, следующие моменты могут быть полезны:

• В легенде диаграммы используются либо заголовки столбцов, либо данные из первого столбца. Excel автоматически выбирает данные для легенды, основываясь на расположении исходных данных.
• Данные в первом столбце (или в заголовках столбцов) используются в качестве подписей оси Х в диаграмме.
• Числовые данные в других столбцах используются для создания подписей оси Y.

Для примера построим график на основе следующей таблицы.

2. Выберите, какие данные нужно показать на графике

Выберите все данные, которые нужно включить в диаграмму Excel. Выберите заголовки столбцов, которые хотите видеть в легенде диаграммы или в качестве подписей оси.

Если нужно построить график, основанный на смежных ячейках, то достаточно выбрать одну ячейку, и Excel автоматически добавит к выделению все смежные ячейки, содержащие данные.
Чтобы создать график на основе данных в несмежных ячейках, выберите первую ячейку или диапазон ячеек, затем, нажав и удерживая клавишу Ctrl, выберите остальные ячейки или диапазоны

Обратите внимание, что построить график на базе несмежных ячеек или диапазонов можно, только если выбранная область образует прямоугольник.. Совет: Чтобы выбрать все используемые ячейки на листе, установите курсор в первую ячейку используемой области (нажмите Ctrl+Home, чтобы перейти к ячейке А1), затем нажмите Ctrl+Shift+End, чтобы расширить выбор до последней использованной ячейки (правый нижний угол диапазона)

Совет: Чтобы выбрать все используемые ячейки на листе, установите курсор в первую ячейку используемой области (нажмите Ctrl+Home, чтобы перейти к ячейке А1), затем нажмите Ctrl+Shift+End, чтобы расширить выбор до последней использованной ячейки (правый нижний угол диапазона).

3. Вставьте диаграмму на лист Excel

Чтобы добавить график на текущий лист, перейдите на вкладку Вставка (Insert) раздел Диаграммы (Charts) и нажмите на иконку нужного типа диаграммы.

В Excel 2013 и Excel 2016 можно нажать кнопку Рекомендуемые диаграммы (Recommended Charts), чтобы посмотреть галерею готовых диаграмм, которые лучше всего подходят для выбранных данных.

В данном примере, мы создаем объёмную гистограмму. Для этого кликнем по стрелке рядом со значком гистограммы и выберем один из подтипов диаграмм в категории Объёмная гистограмма (3D Column).

Для выбора других типов диаграмм, кликните ссылку Другие гистограммы (More Column Charts). Откроется диалоговое окно Вставка диаграммы (Insert Chart) со списком доступных подтипов гистограмм в верхней части окна. В верхней части окна можно выбрать другие типы диаграмм, доступные в Excel.

Совет: Чтобы немедленно увидеть все доступные типы диаграмм, нажмите кнопку Просмотр всех диаграмм (See All Charts) в правом нижнем углу раздела Диаграммы (Charts) на вкладке Вставка (Insert) Ленты меню.

В целом, всё готово. Диаграмма вставлена на текущий рабочий лист. Вот такая объёмная гистограмма у нас получилась:

График выглядит уже хорошо, и все же можно сделать несколько настроек и улучшений, как описано в разделе .

Как нарисовать среднюю линию в графике Excel

Этот краткий пример научит вас, как добавить среднюю линию в гистограмму. Чтобы это сделать, выполните эти 4 простых шага:

1. Вычислите среднее значение с помощью функции СРЗНАЧ.

   В нашем случае вставьте приведенную ниже формулу в C2 и скопируйте ее вниз по столбцу:

   =СРЕДНЕЕ($B$2:$B$7)

2. Выберите исходные данные, включая столбец «Среднее» (A1:C7).
3. Перейти к Вставлять вкладка > Графики сгруппируйте и нажмите Рекомендуемые графики.
4. Переключиться на Все диаграммы вкладку, выберите Кластеризованный столбец — строка шаблон и нажмите ХОРОШО:

Сделанный! На графике нанесена горизонтальная линия, и теперь вы можете увидеть, как выглядит среднее значение относительно вашего набора данных:

Аналогичным образом вы можете нарисовать среднюю линию на линейном графике. Шаги абсолютно такие же, вы просто выбираете тип «Линия» или «Линия с маркерами» для Действительный ряд данных:

Советы:

• Тот же метод можно использовать для построения медианы. Для этого используйте функцию МЕДИАНА вместо функции СРЗНАЧ.
• Добавить целевую линию или контрольную линию на график еще проще. Вместо формулы введите целевые значения в последний столбец и вставьте Кластеризованный столбец — строка комбинированная диаграмма, как показано в этом примере.
• Если ни одна из предустановленных комбинированных диаграмм вам не подходит, выберите Пользовательская комбинация тип (последний шаблон со значком пера) и выберите нужный тип для каждой серии данных.

Редактирование диаграмм

Закончив построение диаграмм, их можно изменить в любой момент. Одновременно с появившейся диаграммой автоматически возникает группа вкладок с общим названием «Работа с диаграммами», и происходит переход на первую из них – «Конструктор». Инструменты новых вкладок открывают широкие возможности редактирования диаграмм.

Вкладка «Конструктор»

Для отображения значений процентов часто применяется круговая диаграмма в эксель. Чтобы нарисовать круговую диаграмму, сохранив прежние данные, нужно щёлкнуть первый слева инструмент линейки – «Изменить тип диаграммы», и выбрать желаемый подвид строки «Круговая».

На следующем скриншоте показан результат активации инструмента «Строка/Столбец», производящий взаимную замену данных на осях X и Y. Как видно, однотонная гистограмма предыдущего скриншота получила цвета, и стала гораздо привлекательней.

В разделе «Стили диаграмм» вкладки «Конструктор» можно менять стиль диаграмм. После открытия выпадающего списка этого раздела пользователю становится доступным выбор одного из 40 предлагаемых вариаций стилей. Без открытия этого списка доступно всего 4 стиля.

Очень ценен последний инструмент – «Переместить диаграмму». С его помощью диаграмму можно перенести на отдельный полноэкранный лист.

Как видно, лист с диаграммой добавляется к существовавшим листам.

Если пользователю предстоит работа по построению множества других диаграмм на основе созданной и отредактированной, то он может сохранить её для дальнейшего использования в качестве шаблона. Для этого достаточно выделить диаграмму, щёлкнуть инструмент «Сохранить как шаблон», ввести название и нажать «Сохранить». После этого запомненный шаблон будет доступен в папке «Шаблоны».

Вкладки «Макет» и «Формат»

Инструменты вкладок «Макет» и «Формат» в основном относятся к внешнему оформлению диаграммы.

Чтобы добавить название, следует щёлкнуть «Название диаграммы», выбрать один из двух предлагаемых вариантов размещения, ввести имя в строке формул, и нажать Enter.

При необходимости аналогично добавляются названия на оси диаграммы X и Y.

Инструмент «Легенда» управляет отображением и положением поясняющего текста. В данном случае это – названия месяцев. Их можно удалить или переместить влево, вверх или вниз.

Гораздо более употребителен инструмент «Подписи данных», позволяющий добавить на них числовые значения.

Если при построении диаграммы был выбран её объёмный вариант, то на вкладке «Макет» будет активен инструмент «Поворот объёмной фигуры». С его помощью можно менять угол наблюдения диаграммы.

Инструмент «Заливка фигуры» вкладки «Формат» позволяет залить любым цветом, рисунком, градиентом или текстурой фон диаграммы (как показано на скриншоте) или любой из её элементов (в данном случае – столбиков).

Для заливки соответствующего элемента он должен быть предварительно выделен.

Добавление новых данных

После создания диаграммы для одного ряда данных в некоторых случаях бывает необходимо добавить на диаграмму новые данные. Для этого сначала нужно будет выделить новый столбик – в данном случае «Налоги», и запомнить его в буфере обмена, нажав Ctrl+C. Затем щёлкнуть на диаграмме, и добавить в неё запомненные новые данные, нажав Ctrl+V. На диаграмме появится новый ряд данных «Налоги».

Как сделать сводную диаграмму

Данный инструмент более сложный по сравнению с описанными выше. Ранее всё происходило автоматически. Вам нужно было только выбрать внешний вид и желаемый тип. Здесь всё иначе. На этот раз придется всё делать вручную.

1. Выделите нужные ячейки в таблице и кликните на соответствующую иконку.

1. Сразу после этого появится окно «Создать сводную диаграмму». Необходимо указать:
   • таблицу или диапазон значений;
   • место, где следует разместить объект (на новый или текущий лист).
2. Для продолжения нажмите на кнопку «OK».

1. В результате этого вы увидите:
   • пустую сводную таблицу;
   • пустую диаграмму;
   • поля сводной диаграммы.

1. Необходимо перенести мышкой желаемые поля в области (по своему усмотрению):
   • легенды;
   • оси;
   • значений.

1. Кроме этого, вы можете настроить, какое именно значение нужно выводить. Для этого сделайте правый клик мыши по каждому полю и нажмите на пункт «Параметры полей значений…».

1. В результате этого появится окно «Параметры поля значений». Здесь вы сможете:
   • подписать источник своим имением;
   • выбрать операцию, которую следует использовать для сведения данных в выбранном поле.

Для сохранения нажмите на кнопку «OK».

Вкладка «Анализировать»

После того как вы создадите сводную диаграмму, у вас откроется новая вкладка «Анализировать». Она сразу же исчезнет, если активным станет другой объект. Для возврата достаточно снова кликнуть на диаграмму.

Рассмотрим каждый раздел более внимательно, поскольку при помощи их можно изменить все элементы до неузнаваемости.

Параметры сводной таблицы

1. Нажмите на самую первую иконку.
2. Выберите пункт «Параметры».

1. Благодаря этому появится окно настроек данного объекта. Здесь вы сможете задать желаемое имя таблицы и множество других параметров.

Для сохранения настроек необходимо кликнуть на кнопку «OK».

Как изменить активное поле

Если вы кликните на эту иконку, то увидите, что все инструменты не активны.

Для того чтобы можно было изменить какой-нибудь элемент, нужно сделать следующее.

1. Кликните на что-нибудь на вашей диаграмме.

1. В результате этого данное поле выделится «кружочками».
2. Если вы снова кликните на иконку «Активное поле», то увидите, что инструменты стали активными.

1. Для настроек нужно кликнуть на соответствующее поле.

1. В результате этого появится окно «Параметры поля».

1. Для дополнительных настроек перейдите на вкладку «Разметка и печать».

1. Чтобы сохранить внесенные изменения, необходимо нажать на кнопку «OK».

Как вставить срез

При желании вы можете настроить выборку по определенным значениям. Благодаря этой функции очень удобно анализировать данные. Особенно если таблица очень большая. Для того чтобы воспользоваться этим инструментом, нужно сделать следующие шаги:

1. Кликните на кнопку «Вставить срез».
2. В результате этого появится окно со списком полей, которые есть в сводной таблице.

1. Выберите какое-нибудь поле и нажмите на кнопку «OK».

1. В результате этого появится маленькое окошко (его можно перемещать в любое удобное место) со всеми уникальными значениями (итогов сведения) для этой таблицы.

1. Если вы нажмете на какую-нибудь строчку, то увидите, что все остальные записи в таблице исчезли. Осталось только то, где среднее значение соответствует выбранному.

1. Если кликнуть на другую цифру, то результат сразу же изменится.

1. Количество строк может быть абсолютно любым (минимум одна).

1. Если хотите удалить срез, нужно кликнуть на крестик в правом верхнем углу.

1. Благодаря этому таблица восстановится до исходного вида.

Для того чтобы убрать это окно срезов, необходимо сделать несколько несложных шагов:

1. Кликните правой кнопкой мыши по данному элементу.
2. После этого появится контекстное меню, в котором нужно выбрать пункт «Удалить ‘название поля’».

Результат будет следующим

Обратите внимание на то, что в правой части редактора снова появилась панель для настройки полей сводной таблицы.

Как вставить временную шкалу

Для того чтобы вставить срез по дате, нужно сделать следующие шаги.

1. Кликните на соответствующую кнопку.

1. В нашем случае мы увидим следующее окно с ошибкой.

Дело в том, что для среза по дате в таблице должны быть соответствующие значения.

Для обновления информации в таблице нужно кликнуть на соответствующую кнопку.

Как изменить информацию для построения

Для редактирования диапазона ячеек в таблице необходимо выполнить следующие операции:

1. Кликните на иконку «Источник данных».
2. В появившемся меню выберите одноименный пункт.

1. Далее вас попросят указать нужные ячейки.
2. Для сохранения изменений кликните на «OK».

Как построить график в Экселе

Компьютерная программа MicrosoftExcel используется для составления таблиц и работы с ними, но не менее важной функцией этой программы является построение графиков и диаграмм. Они необходимы для наглядного изображения изменения величин

О том, как построить график в Экселе и сделать это корректно, и пойдет речь в данной статье.

Так же я опишу, что такое график в Excel и другие виды диаграмм.

Немного теории

Вставить диаграмму в программе Microsoft Excel версий 2007, 2010,2013 и 2016 можно на вкладке Вид – группа Диаграммы.

График это один из типов диаграмм. Графики в Экселе бывают:

1. Объемные.
2. Плоские.
   1. Плоские простые.
   2. Плоские графики с метками.

Краткий обзор диаграмм

В Экселе есть множество различных графиков, и чтобы их построить, необходимо составить таблицу данных. Что бы создать диаграмму нужно открыть вкладку «Вставка» и выбрать на панели «Диаграммы» подходящий вид.

Среди них самыми популярными являются следующие диаграммы:

• график,
• точечная,
• круговая,
• гистограмма.

Если нужно отобразить изменение ряда данных в течение времени, то выбирайте «График». Если данных немного, то можно выбрать «График с маркерами», если достаточно много, то выберите простой график.

Если есть функция зависимости, или необходимо изобразить сразу несколько графиков и сравнить пары значений, то лучше выбрать «Точечную диаграмму». Здесь маркеры также уместны при небольшом количестве данных.

Круговая диаграмма используется для отображения ряда данных относительно общей суммы (в процентном соотношении), при этом это должен быть только один ряд данных, желательно не более 7 и значения обязательно должны быть положительными. Данная диаграмма может быть выполнена в двухмерном и трехмерном виде. Для акцентирования внимания на конкретном секторе, можно выбрать «Разрезную круговую диаграмму».

Рассмотрим гистограммы. Они применяются для графического изображения значений по группам. Они также бывают плоскими и объемными. Вторые могут быть представлены в виде различных трехмерных фигур:

• параллелепипедов;
• цилиндров;
• конусов;
• пирамид.

Если помимо разделения данных по категориям необходимо еще и отобразить вклад каждого значения в рамках одной категории, то следует выбрать «Гистограмму с накоплением».

Строим график в Excel на примере

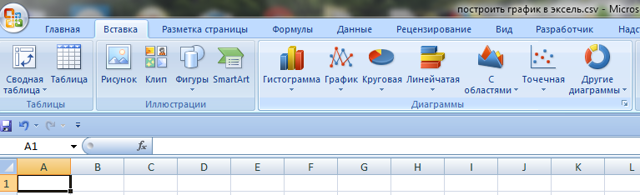

Для построения графика необходимо выделить таблицу с данными и во вкладке «Вставка» выбрать подходящий вид диаграммы, например, «График с маркерами».

После построения графика становится активной «Работа с диаграммами», которая состоит из трех вкладок:

• конструктор;
• макет;
• формат.

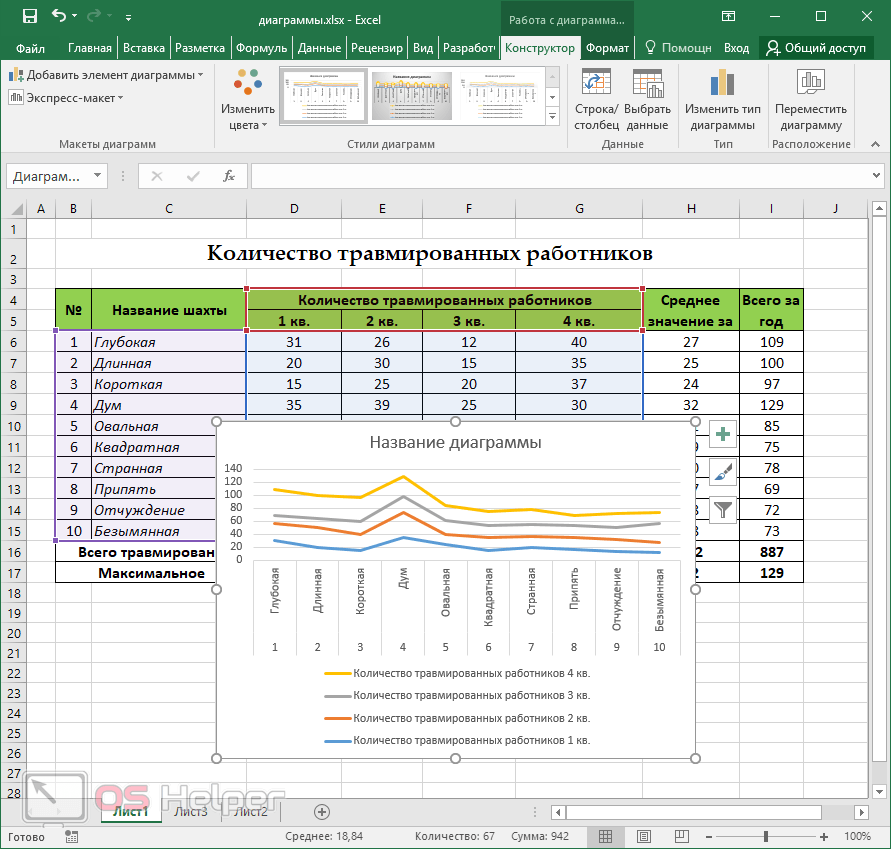

С помощью вкладки «Конструктор» можно изменить тип и стиль диаграммы, переместить график на отдельный лист Excel, выбрать диапазон данных для отображения на графике.

Для этого на панели «Данные» нужно нажать кнопу «Выбрать данные». После чего выплывет окно «Выбор источника данных», в верхней части которого указывается диапазон данных для диаграммы в целом.

Изменить его можно нажав кнопку в правой части строки и выделив в таблице нужные значения.

Затем, нажав ту же кнопку, вновь выплывает окно в полном виде, в правой части которого отображены значения горизонтальной оси, а в левой – элементы легенды, то есть ряды. Здесь можно добавить или удалить дополнительные ряды или изменить уже имеющийся ряд. После проведения всех необходимых операций нужно нажать кнопку «ОК».

Вкладка «Макет» состоит из нескольких панелей, а именно:

• текущий фрагмент;
• вставка;
• подписи;
• оси;
• фон;
• анализ;
• свойства.

С помощью данных инструментов можно вставить рисунок или сделать надпись, дать название диаграмме в целом или подписать отдельные ее части (например, оси), добавить выборочные данные или таблицу данных целиком и многое другое.

Вкладка «Формат» позволяет выбрать тип и цвет обрамления диаграммы, выбрать фон и наложит разные эффекты. Использование таких приемов делает внешний вид графика более презентабельным.

Аналогичным образом строятся и другие виды диаграмм (точечные, линейчатые и так далее). Эксель содержит в себе множество различных инструментов, с которыми интересно и приятно работать.

Выше был приведен пример графика с одним рядом. График с двумя рядами и отрицательными значениями.

График с двумя рядами строит так же, но в таблице должно быть больше данных. На нем нормально отображаются отрицательные значения по осям x и y.

Как построить целевую линию с разными значениями

В ситуациях, когда вы хотите сравнить фактические значения с оценочными или целевыми значениями, разными для каждой строки, описанный выше метод не очень эффективен. Линия не позволяет точно указать целевые значения, в результате чего вы можете неверно интерпретировать информацию на графике:

Чтобы более четко визуализировать целевые значения, вы можете отобразить их следующим образом:

Чтобы добиться этого эффекта, добавьте линию на диаграмму, как описано в предыдущих примерах, а затем выполните следующие настройки:

1. На графике дважды щелкните целевую линию. Это выделит строку и откроет Серия данных формата панель в правой части окна Excel.
2. На Серия данных формата панель, перейти к Заполнение и линия вкладка > Линия и выберите Нет линии.
3. Переключиться на Маркер раздел, развернуть Параметры маркераизмените его на Встроенный, выберите горизонтальную полосу в Тип поле и установите Размер соответствует ширине ваших полос (24 в нашем примере):
4. Установите маркер Заливка на Сплошная заливка или же Заливка узором и выберите нужный цвет.
5. Установите маркер границы на Сплошная линия а также выбрать нужный цвет.

На скриншоте ниже показаны мои настройки:

Ручной выбор типа диаграммы

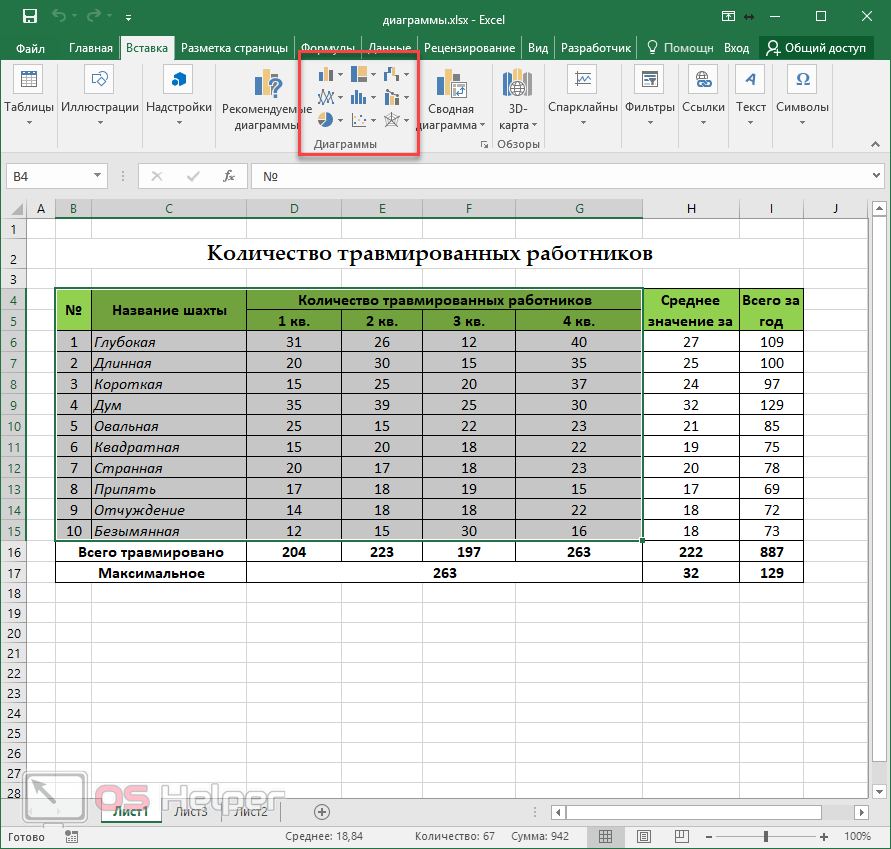

1. Выделите нужные вам данные для анализа.

1. Затем кликните на какую-нибудь иконку из указанной области.

1. Сразу после этого раскроется список различных типов объектов.

1. Кликнув на любой из них, вы получите желаемую диаграмму.

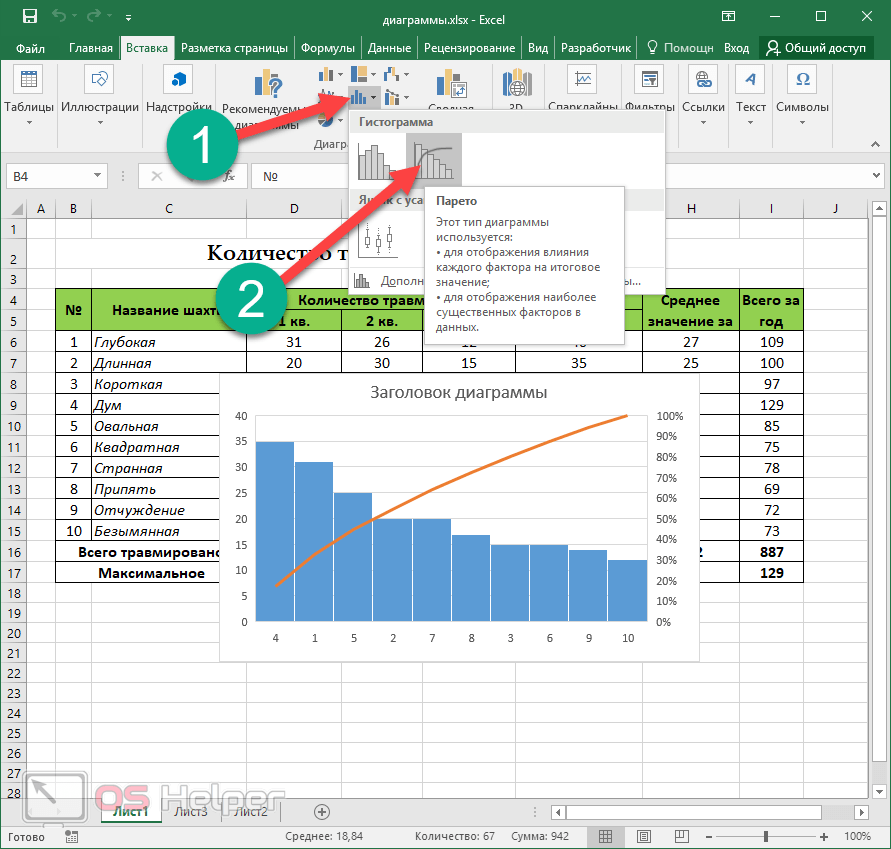

Какие бывают диаграммы

Можно выделить несколько основных категорий:

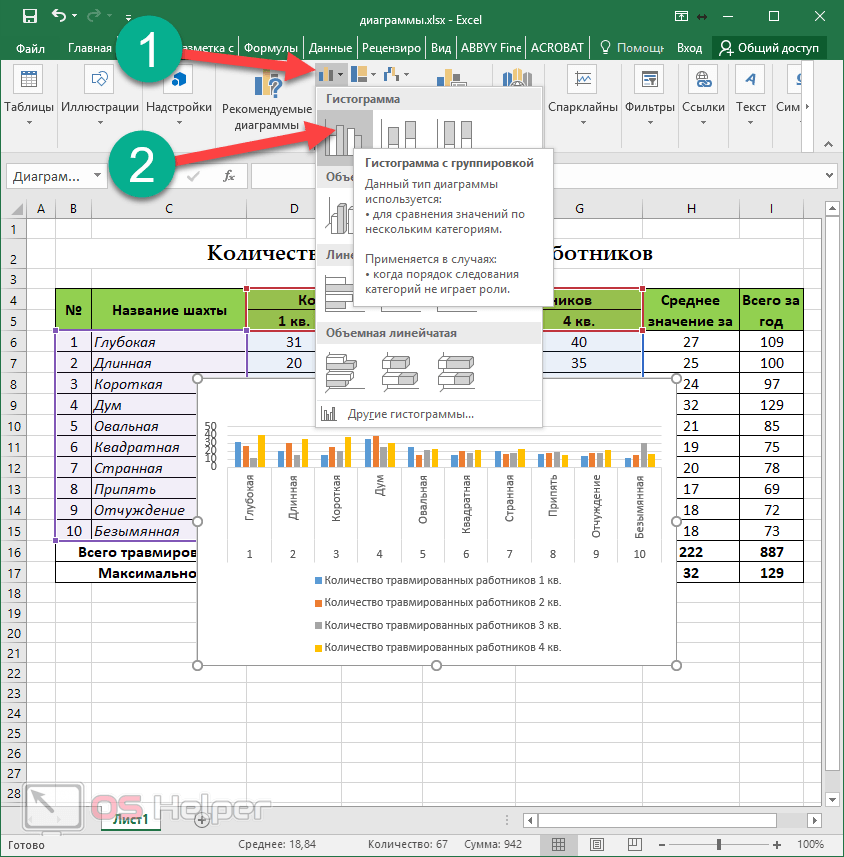

гистограммы;

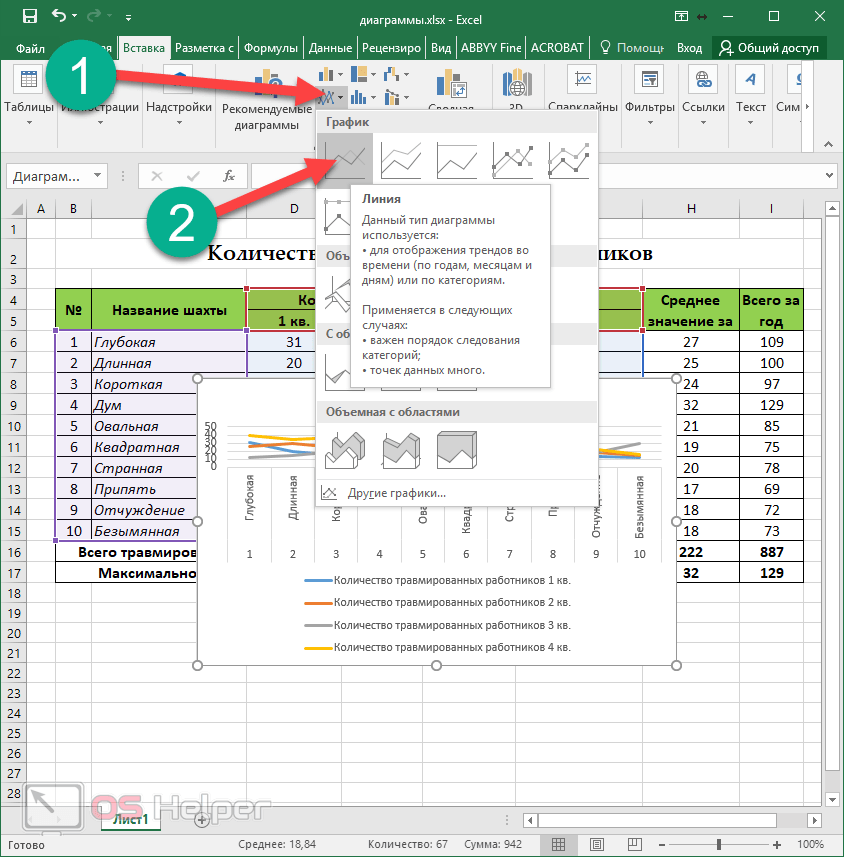

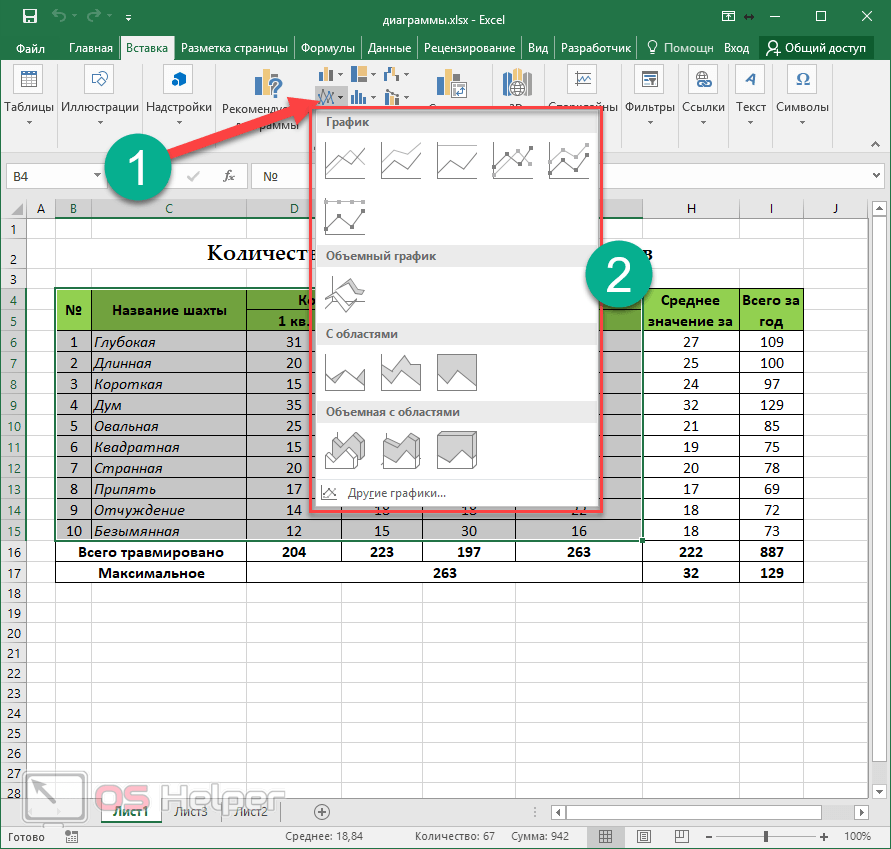

график или диаграмма с областями;

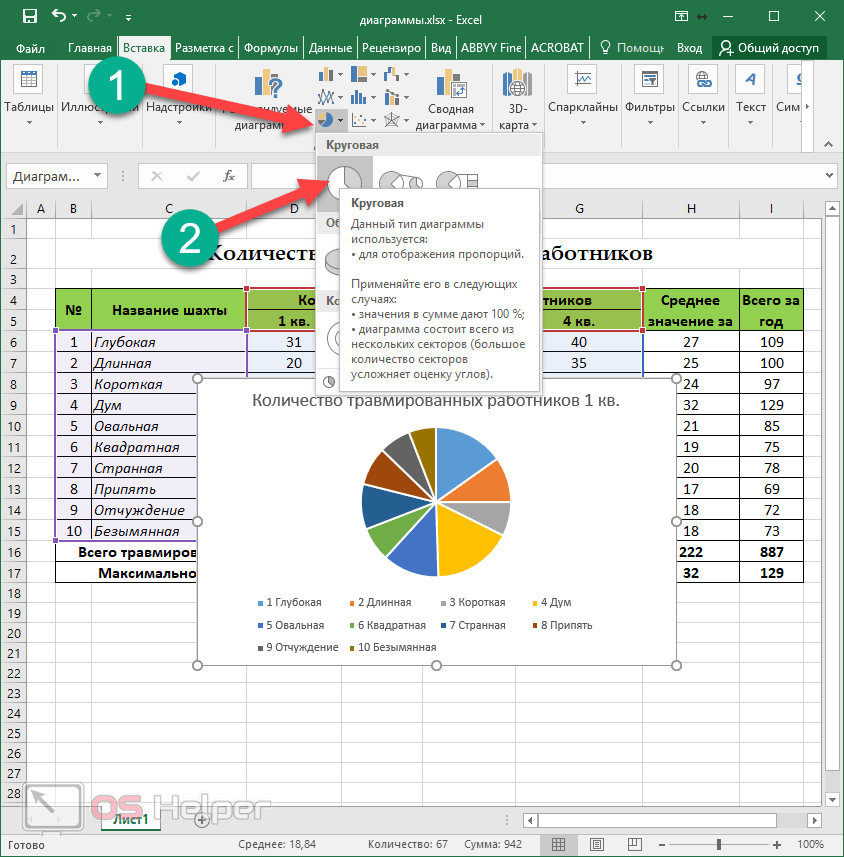

круговые или кольцевые диаграммы;

статистическая диаграмма;

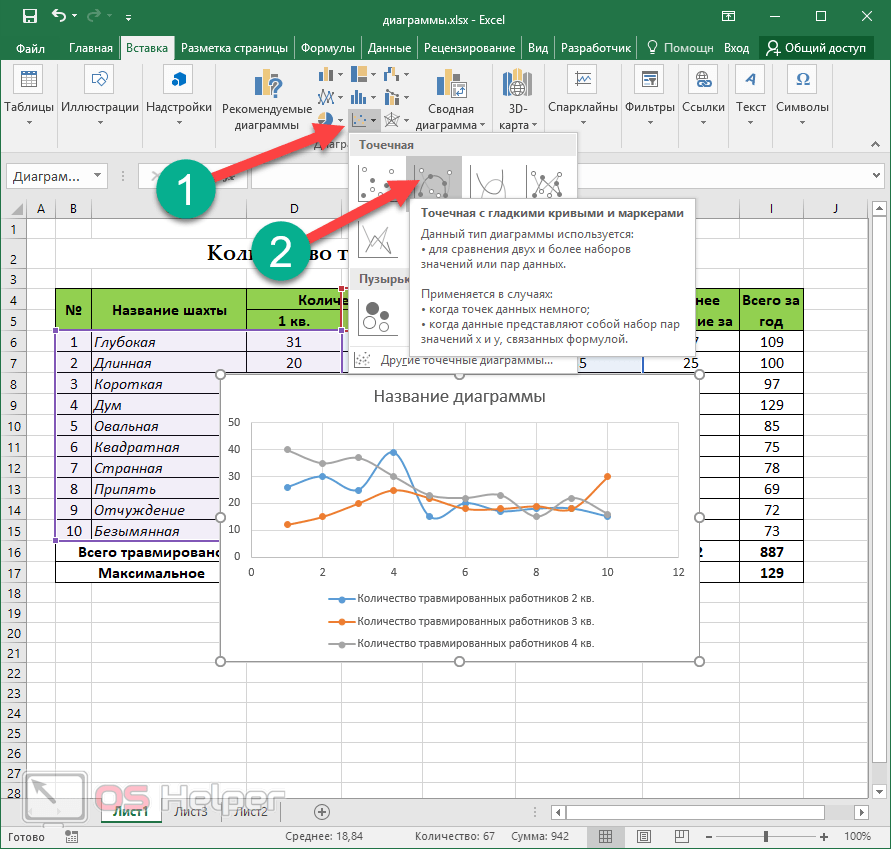

точечный или пузырьковый график;

В данном случае точка является своеобразным маркером.

каскадная или биржевая диаграмма;

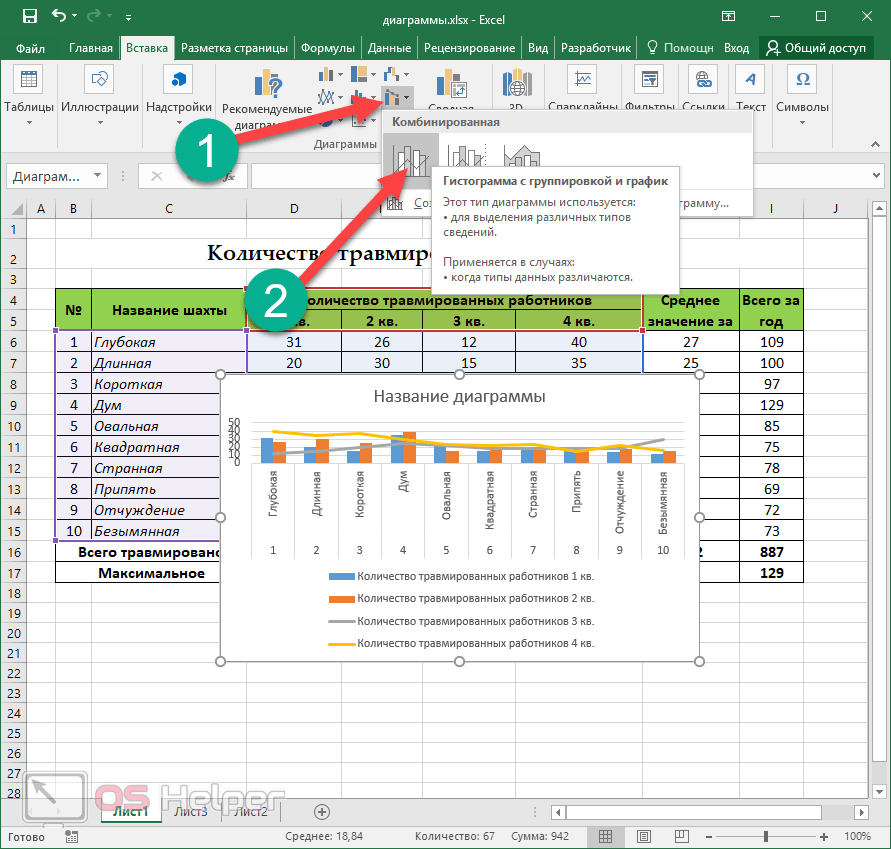

комбинированная диаграмма;

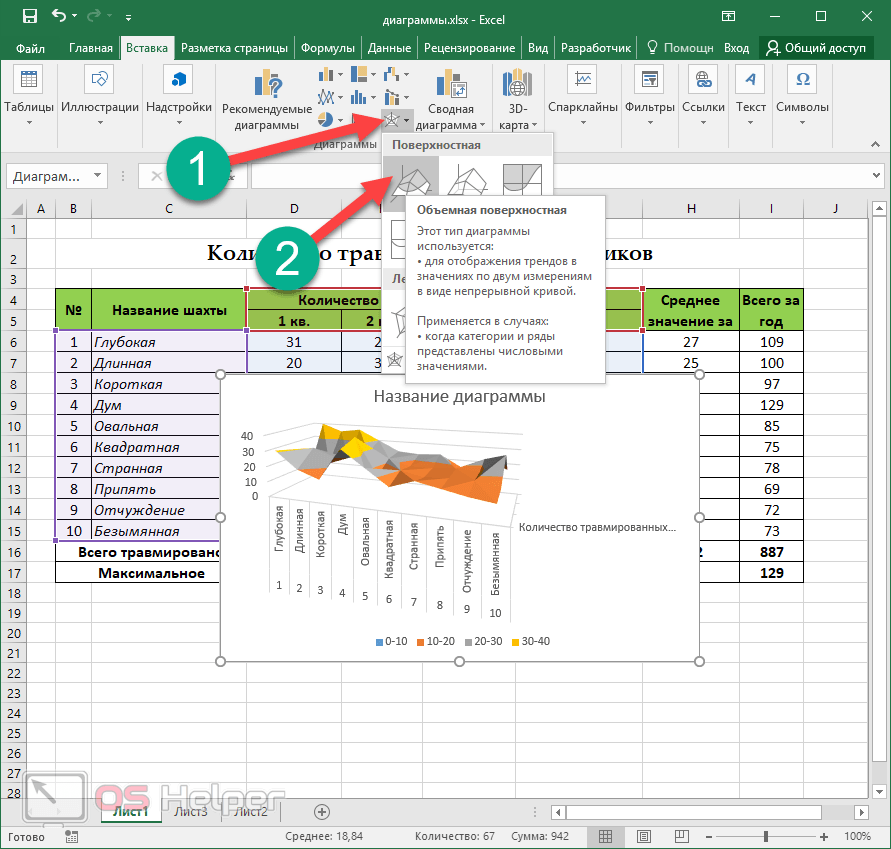

поверхностная или лепестковая;

Диаграмма с процентами

Для создания диаграмм, где предполагается процентное отображение данных, лучше всего подойдет использование кругового типа.

1. По тому же принципу, который был описан выше, создайте таблицу и выделите участок, который необходимо преобразовать в диаграмму. Далее переходим во вкладку «Вставка» и выбираем, соответственно, тип диаграммы “Круговая”.
2. По завершении предыдущего шага программа вас автоматически направит во вкладку по работе с вашей диаграммой – «Конструктор». Просмотрите предложенные макеты и остановите свой выбор на той диаграмме, где имеются значки процентов.
3. Вот, собственно говоря, и все. Работа над круговой диаграммой с процентным отображением данных завершена.
