Диаграмма Парето: как построить, примеры

Во время презентации результатов исследований разного уровня. Это универсальный пункт как для студентов, так и ученых, защищающих диссертацию. Такой вид представления информации, как диаграмма, дает возможность упаковать большое количество информации в очень удобную форму и презентовать все эти данные на широкую аудиторию, чтобы ей сразу стало понятно. Диаграмма позволяет вызывать доверие к тому, что говорит претендент на кандидатуру магистра или доктора наук.
Во время бизнес-презентаций. Особенно создание диаграмм нужно, если необходимо презентовать проект инвестору или отчитаться о ходе его работы. Это позволит дать понять, что сами авторы проекта относятся к нему серьезно. Кроме всего прочего, инвесторы смогут проанализировать всю необходимую информацию самостоятельно. Ну и пункт про то, что само по себе наличие диаграмм вызывает доверие, потому что ассоциируется с точностью подачи информации, остается как для этой сферы, так и всех следующих.
Для составления отчетов начальству. Руководство очень любит язык цифр

Причем чем выше оно стоит по рангу, тем более для него это важно. Владельцу любого бизнеса необходимо понимать, насколько та или иная инвестиция окупается, какие секторы производства убыточные, а какие – доходные и понимать много других важных аспектов.

График Парето — это механизм, позволяющий сосредоточить внимание на приоритетах при принятии решений. Это хороший коммуникационный инструмент, который описывает данные в простой и удобной для чтения форме

Он помогает изучать и анализировать частоту события в процессах и идентифицировать крупнейших участников.

Создание диаграммы Парето в Microsoft Excel

Существуют задачи, которые нельзя решить с помощью Excel «методом научного тыка» или «сам всё знаю». Поэтому, порой приходится садиться за учебники и уходить в них с головой, чтобы последовательно освоить какой-нибудь новый метод. Вот так случилось и со мной, когда я, зная технологию построения диаграммы анализа Парето в предыдущей версии Excel 2003, не сумел «сходу» построить её в новой версии. Поэтому пришлось штудировать новые издания по Excel. Здесь я решил поделиться с вами моим опытом построения этой диаграммы.

Что такое анализ Парето и «с чем его едят»?

Анализ Парето является одним из известных современных способов исследования и организации данных, который предложил ещё в далеком 1897 году итальянский экономист Вильфредо Парето

Этот анализ можно применять при решении разных экономических задач, например, для распределения финансовых средств, при принятии важного решения. Результаты анализа диаграммы Парето, позволяют выделить «жизненно важное меньшинство» и исключить «незначительно важное большинство»

Результат анализа дает “принцип Парето” или принцип соотношения «20-80», который неоднократно подтверждался исследованиями в самых различных сферах жизни. Например, только 20% товаров определяют 80% всех доходов компании; 20% солдат совершают 80% подвигов; 80% дефектов возникает из-за 20% причин. Этот принцип можно научиться применять и в нашей повседневной действительности, например, чтобы что-нибудь сэкономить. Допустим, можно оценить долю действительно полезных вещей в доме, долю полезной информации в книге, долю важный файлов на жестком диске компьютера.

Если у вас что-то не получится, то вы в любом случае сможете скачать готовое решение и диаграмму Парето.

Пошаговая инструкция по созданию диаграммы Парето

Сперва необходимо подготовить данные. Предлагаю воспользоваться реальными данными, которые предлагает нам Госкомстат.
Открываем пункт «Национальные счета», затем подпункт «Валовой внутренний продукт» а там «Произведенный ВВП» — «Данные по разделам ОКВЭД» в текущих ценах.
Сохраняем файл с данными на свой жесткий диск и открываем его для редактирования.
Выделяем данные по разделам за 2012 год и копируем их на новый лист. Задаем подписи данных.
Создаем рядом два дополнительных столбца и подписываем их «Доля» и «Доля с нарастанием».
Производим сортировку данных по убыванию в столбце «Вклад сферы в валовую добавленную стоимость».
Внизу под данными столбца «Вклад сферы в валовую добавленную стоимость» подсчитываем сумму.
В столбце «Доля» создаем формулу отношения значения конкретного раздела к общей сумме. Копируем протягиванием формулу для всех ячеек столбца.
В столбце «Доля с нарастанием» берём результат значения первой ячейки столбца «Доля».
Во второй ячейке суммируем значение верхней ячейки и значение боковой ячейки из столбца «Доля».
Протягиваем ячейку, и заполняем все оставшиеся ячейки. В самой последней ячейке столбца «Доля с нарастанием» должно появиться значение «100%».
Скрываем столбец «Вклад сферы в валовую добавленную стоимость» со всеми данными.
Выделяем все оставшиеся данные со столбцами и нажимаем на «Вставка» -> «Гистограмма».
Выбираем столбец второго ряда (тот который идет вверх, и нажимаем правую кнопку мыши.
Здесь в контекстом меню выбираем «Изменить тип диаграммы для ряда» и тип диаграммы «График с маркерами».
Ограничиваем ось значений значением «100%».
Настраиваем графики в соответствии с вашими требованиями. Область диаграммы можно разместить на отдельном листе.

Скачать решение Парето

Вот в принципе и всё, что нужно сделать для построения диаграммы Парето в программе Microsoft Excel 2007. Надеюсь, что у вас всё получилось с первого раза. Если нет, то советую прочитать ещё раз все шаги построения. Также можно посмотреть видеоролик о том, как построить диаграмму Парето.

Создание гистограммы в Excel 2010.

Гистограмма – это диаграмма, отражающая значения в виде прямоугольников. В отличие от графика, в котором значения соединены в одну линию, на гистограмме каждое значение обозначается прямоугольником. Также, как и в случае с графиками, возможно отображение нескольких рядов. Но обо всем по порядку.

Чтобы создать гистограмму, воспользуемся уже имеющейся таблицей данных. Выделим в ней первую строку мышкой. Затем во вкладке «Вставка» в группе «Диаграммы» выберите «Гистограмма» — «Гистограмма с группировкой» (рис. 14):

Рис. 14. Выбор гистограммы.

Создастся график, как на рисунке 15:

Рис. 15. Гистограмма.

Настройка названий осей, штрихов, название диаграммы делается также, как было описано выше для графиков. Поэтому подробно на этом останавливаться не будем.

Добавление ряда в гистограмму осуществляется, как и для графиков. Чтобы добавить еще один ряд в гистограмму, выделите ее, затем на вкладке «Конструктор» нажмите «Выбрать данные» (рис. 11). Появится окно, в котором нужно нажать кнопку напротив надписи «Диапазон данных для диаграммы», обозначенную рамкой (рис. 12).

После нажатия на кнопку окошко «свернется», и нужно мышкой выделить область данных – обновленную таблицу. Затем нажать обозначенную кнопку еще раз и после этого нажать кнопку ОК.

В результате новая гистограмма с двумя рядами должна принять вид, как показано на рисунке 16:

Рис. 16. Гистограмма с двумя рядами.

Пример принципа Парето

Компании, предоставляющие финансовые консультации, обычно используют принцип Парето для управления своими клиентами. Бизнес зависит от способности консультанта обеспечить отличное обслуживание клиентов, поскольку его гонорары зависят от удовлетворенности клиентов. Однако не каждый клиент дает советнику одинаковый доход. Если у консультационной практики 100 клиентов, согласно принципу Парето, 80 процентов доходов финансового консультанта должны поступать от 20 крупнейших клиентов. У этих 20 клиентов самая большая сумма активов и самые высокие комиссионные.

Важный

Консультационные практики, основанные на принципе Парето, позволили улучшить управление временем, продуктивность и общую удовлетворенность клиентов.

Принцип Парето кажется простым, но его трудно реализовать обычному финансовому консультанту . Этот принцип предполагает, что, поскольку 20 клиентов платят 80 процентов от общей суммы комиссионных, они должны получать не менее 80% обслуживания клиентов. Поэтому консультанты должны тратить большую часть своего времени на развитие отношений с их 20 основными клиентами.

Однако, как подсказывает человеческая природа, этого не происходит. Большинство консультантов склонны распределять свое время и услуги, не обращая внимания на статус клиента. Если клиент звонит и у него возникает проблема, советник действует соответствующим образом, независимо от того, какой доход клиент фактически приносит советнику.

Этот принцип также привел к тому, что консультанты сосредоточились на репликации своих 20% лучших клиентов, зная, что добавление клиента такого размера немедленно влияет на прибыль.

Преимущества принципа Парето

Есть практическая причина для применения принципа Парето. Проще говоря, это может дать вам представление о том, кого наградить, а что исправить. Например, если 20% недостатков конструкции автомобиля приводят к 80% аварий, вы можете выявить и исправить эти недостатки. Точно так же, если 20% ваших клиентов обеспечивают 80% ваших продаж, вы можете сосредоточиться на этих клиентах и вознаградить их за их лояльность. В этом смысле принцип Парето становится руководством по эффективному распределению ресурсов.

Хотя разделение 80/20 верно для наблюдения Парето, это не обязательно означает, что оно всегда верно. Например, 30% рабочей силы (или 30 из 100 рабочих) могут выполнять только 60% продукции. Остальные работники могут быть не такими производительными или просто бездельничают. Это также подтверждает, что принцип Парето — это просто наблюдение, а не обязательно закон.

Построение диаграммы Парето в Excel

Предположим, что у нас есть данные по продажам продуктов в следующей таблице:

Данные в таблице не упорядочены, поэтому в первую очередь отсортируем данные по убыванию прибыли. Для этого выделим таблицу и выберем в панели вкладок Данные -> Сортировка и фильтр -> Сортировка:

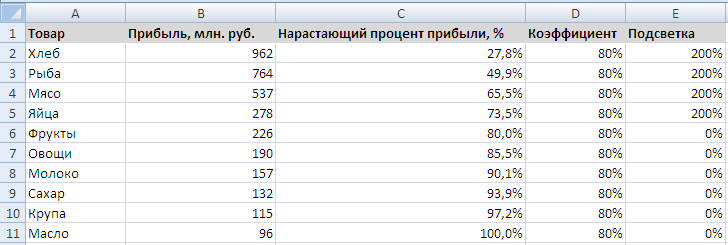

Построение вспомогательной таблицы

Нарастающий процент прибыли, % — каждый продукт суммируется с предыдущим и показывается общая доля в прибыли;
Коэффициент эффективности — в данном случае 80% (согласно правилу Парето);
Критерий подсветки — в итоговой диаграмме будут подсвечиваться основные источники прибыли, указываем значение заведомо больше 1.

Расшифровка формул вспомогательной таблицы

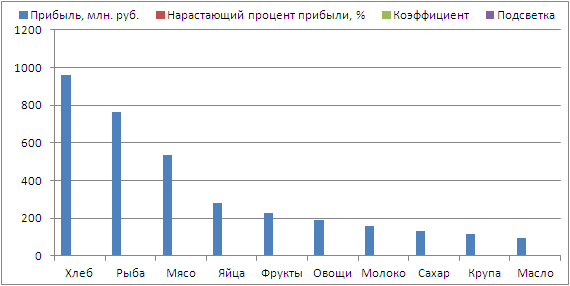

Перенос ряда на вспомогательную ось

Изменение типа диаграммы для ряда

Добавление горизонтальной линии на диаграмму

Добавление подсветки на диаграмму

Суть закона Парето

Закон назван в честь итальянского экономиста и социолога Вильфредо Парето. Именно он сформулировал его в той форме, в котором мы привыкли его видеть. В своей докторской диссертации он написал, что лишь 20% населения Италии контролируют 80% имеющихся богатств. В дальнейшем Парето выяснил, что это соотношение также действует и в других странах. Позже он отметил актуальность правила не только в отношении ресурсов, но и других частных и глобальных процессов для социальной, экономической и прочих сфер.

Нынешнее название принципа предложил ввести Джозеф Джуран в 1941 году в честь первооткрывателя. А широкое распространение этот принцип получил намного позже, в особенности после выхода книги Ричарда Коха «Принцип 20/80» и ее перевода на другие языки.

Как он работает

То, как работает закон Парето, четко отражено в формулировке:

«20% приложенных усилий дают 80% результата, а оставшиеся 80% усилий дают лишь 20% результата»

Соотношения не всегда соответствуют тем, что заявлены в формулировке. Порой возникает отклонение в ту или иную сторону, например 25/75, 30/70 или же 15/85. Но суть всегда сохраняется – большая часть дел представляет собой рутину, а меньшая обеспечивает ваше успешное продвижение и развитие.

Комьюнити теперь в Телеграм

Подпишитесь и будьте в курсе последних IT-новостей

Построение диаграммы на основе таблицы

Методика создания диаграмм не сложнее, чем построение обычных таблиц в Экселе, и освоить ее легко и быстро может каждый желающий.

Прежде, чем приступать к построению любой диаграммы, необходимо создать таблицу и заполнить ее данными. Будущая диаграмма будет построена на основе именно этой таблицы.
Когда таблица будет полностью готова, необходимо выделить область, которую требуется отобразить в виде диаграммы, затем перейти во вкладку “Вставка”. Здесь будут представлены для выбора разные типы диаграмм:
- Гистрограмма
- График
- Круговая
- Иерархическая
- Статистическая
- Точечная
- Каскадная
- Комбинированная

Примечание: В зависимости от версии программы количество разновидностей диаграмм может быть разным.

Также, существуют и другие типы диаграмм, но они не столь распространённые. Ознакомиться с полным списком можно через меню “Вставка” (в строке меню программы в самом верху), далее пункт – “Диаграмма”.

После того как вы определились с типом подходящей диаграммы, кликаем по соответствующему пункту. Далее будет предложено выбрать подтип. К примеру, если вы выбрали гистограмму, будут предложены следующие подтипы: обычная, объемная, линейчатая, объемная линейчатая.Выбираем подходящий подтип, щелкаем по нему, после чего диаграмма автоматически сформируется и отобразится на экране.К примеру, визуальное отображение обычной гистограммы будет вот таким:

Диаграмма в виде графика будет отображается следующим образом:

А вот так выглядит круговая диаграмма:

Программное обеспечение

Создание диаграммы Парето — это не очень сложный процесс даже без специального программного комплекса. Однако многие пользуются специальными программами. Особенно широкое распространение имеет простое программное обеспечение Minitab, которое автоматически создает диаграмму Парето, выбрав Stat> Quality Tools> Pareto Chart или Assistant> Graphical Analysis> Pareto Chart. Необходимо получить данные, в которых каждое наблюдение записывается в отдельной строке рабочего листа или сводных данных, в которых подсчитывается количество очков для каждой категории.

Порядок операций:

Собрать исходные данные о проблеме.
Убедиться, что полученная информация полностью представляет исследовательский процесс. Например, если подсчитывается количество предметов, возвращаемых в магазин электроники за определенный месяц в нескольких районах, то не должны собирать данные только из одного магазина, а использовать для принятия решений данные всех точек реализации.
Подтвердить данные и добавить наблюдения в каждую из категорий.
Дать название горизонтальной и вертикальной осям.
Сделать ширину всех горизонтальных полос одинаковыми и назвать категории в порядке от самой большой до самой маленькой.
На вертикальной оси использовать целые цифры, которые немного превышают рейтинг высшей категории и включают в себя блок измерения.
Создать панели категорий, используя вертикальную ось. Нарисовать столбцы для каждой, соответствующие расчетам.
Обеспечить ширину каждого столбца одинаковой.
Добавить кумулятивные счета и строки.

Сферы применения закона Парето

Данный закон проявляется во всех сферах жизни, лишь приглядитесь. Первое, что приходит в голову в качестве примера – это экономика. Например, использование человеческих и финансовых активов на предприятии, востребованность некоторых товаров среди потребителей, а также распределение прибыли.

В социальной сфере есть такие примеры – 20% водителей инициируют 80% дорожно-транспортных происшествий, а меньшая часть населения за счет налогов обеспечивает большую часть пенсионеров. Основная часть коллективных или индивидуальных усилий не дает желаемого результата и представляет собой напрасную трату времени.

Что касается личной эффективности – в большинстве случаев человек носит около 20% вещей из своего гардероба, основная масса прочитанных книг не даст чего-либо полезного (проверено на личном опыте;)), в человеческом мозге также откладывается примерно 20% поступающей информации.

Принцип Парето подойдет для повышения собственной результативности, достижения целей в работе или личной жизни, для саморазвития или тайм-менеджмента. Однако нужно точно понимать, что именно нужно делать для достижения лучшего результата – так, закон Парето успешно применяется при правильном целеполагании, расстановке приоритетов, а порой и делегировании задач. И никогда не забывайте о сохранении дисбаланса – даже если вы уберете основную массу рутинных задач, среди оставшихся все равно найдутся дела, приносящие меньше пользы.

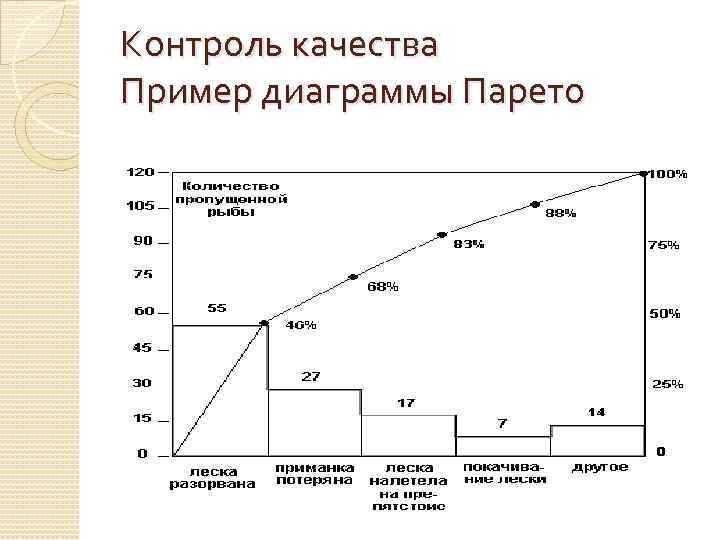

Диаграмма Парето в управлении качеством: пример

Владелец частной футбольной школы решил протестировать качество подготовки юных футболистов в плане техники работы с мячом.

Он попросил старших воспитанников своей школы выполнить задания по каждому из основных элементов техники владения мячом.

Для анализа полученной таким способом статистики он построил диаграмму Парето с помощью таблицы в Excel. В одну графу вписал технические элементы. В другую суммарное количество брака при их выполнении протестированными воспитанниками.

Получилось, что почти 80% технического брака воспитанники футбольной школы совершают при передачах и ударах по мячу.

Имея эти данные, владелец футбольной школы может попросить работающих у него тренеров более усиленно поработать с воспитанниками над двумя наиболее проблемными элементами их технической подготовки.

А улучшить качество работы процессов в компании и проконтролировать работу сотрудников поможет Контроль качества Platrum.

Использование правила Парето для достижения цели

Когда вы начинаете мечтать о больших свершениях, ваша самооценка и уверенность сразу же повышаются. Вы почувствуете себя более сильным по отношению к себе и своим способностям, это поможет справиться с любыми задачами. Причина, по которой так много людей достигают столь малого, заключается в том, что они никогда не позволяют себе расслабиться и представить себе ту жизнь, которая для них возможна.

Ограничения производительности

Большинство людей обычно могут определить несколько вещей, которые стоят между их временем и целями. Иногда это чувство беспомощности и неумение планировать, но в большинстве случаев это просто отговорки.

Так что же нас сдерживает на самом деле? Возможно это

уровень образования или навыков;
сегодняшняя работа;
окружение;
уровень здоровья;
ситуации, в которых вы находитесь сегодня.

Определите какие из этих факторов надо изменить, улучшить или убрать для быстрейшего достижения своей цели.

Помните, если не хватает знаний и умений – всему можно научиться. В какую бы ситуацию вы ни попали, вы, вероятно, сможете выбраться из нее. Если у вас есть настоящая цель, то поставьте ее в качестве своего стандарта и сравнивайте с ней все, что вы делаете.

Особенности подбора данных для диаграммы Парето

Перед созданием таблицы для диаграммы Парето, следует обратить внимание на следующие важные факторы:

Выбрать категорию, по которой будут группироваться имеющиеся численные показатели. Не всегда наиболее понятным вариантом будет использование финансовых показателей.
Определиться с величиной измерения: объем работы, время, частота, количество затраченных денег.
Определить временной промежуток, за который будет строиться диаграмма. Данные за разные годы, месяцы и даже недели могут кардинально отличаться. Также, если составить диаграммы за несколько временных промежутков, становится возможным сделать сравнительный анализ показателей, что позволит получить дополнительные сведения.

При понимании принципа Парето и умении грамотно построить диаграммы, возможно при необходимости осуществлять глубокий анализ самых разнообразных показателей.

Как построить диаграмму Парето в Excel

В Excel 2016 разработчики добавили несколько новых диаграмм. Одна из них – гистограмма Парето, которая отражает графическое изображение известного принципа Парето или закона 20/80. На практике этот метод довольно хорошо прижился, т.к. его простота, и в то же время эффективность, приносят неплохие плоды. Диаграмма (гистограмма) Парето имеет следующий вид.

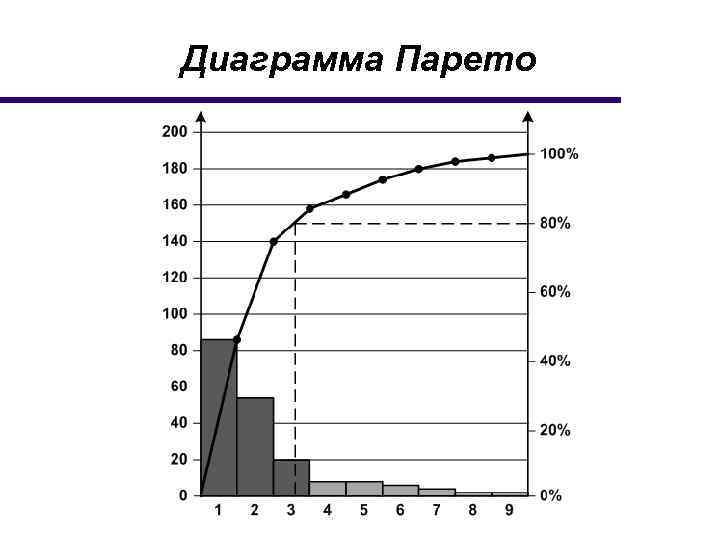

Интерпретация довольно проста. Столбики – это отсортированные по убыванию значения отдельных элементов. График – соответствующие накопленные доли. Последнее значение равно 100%. Чтобы построить подобную диаграмму в Excel 2013 и более ранних версиях, нужно выполнить следующие действия:

1) отсортировать данные по убыванию, чтобы значения, имеющие наибольший вклад, были в начале списка;

2) рассчитать столбец с накопленными долями;

3) использовать комбинированную диаграмму, чтобы столбиками показать отдельные элементы, а графиком накопленные доли.

В целом не сложно (пример построения диаграммы Парето таким способом показан в ролике ниже). Однако при обновлении данных как минимум сортировку придется провести заново. Возможно, придется настраивать новые диапазоны и формулы, если количество данных изменилось.

В Excel 2016 больше не нужно сортировать данные, рассчитывать отдельный столбец с накопленными долями и ковыряться в настройках. Достаточно иметь исходные данные, чтобы в пару кликов построить гистограмму Парето.

Как создать диаграмму Парето в Excel? (Шаг за шагом)

Шаг № 2 — Рассчитайте процентное соотношение каждой категории и далее вычислите совокупный процент.

Процент будет рассчитываться по формуле = (C3 / $ C $ 13) * 100, применяемой во всех остальных ячейках.

Совокупный процент

Это метод расчета частотного распределения, который будет вычисляться последовательно путем сложения процентов с другими частотами. Итак, формула будет = D6 + C7. После сортировки значений от наибольшего к наименьшему мы вычисляем совокупный процент для каждой из категорий.

Шаг № 3 — Выберите категорию, количество и совокупный процентный диапазон вместе, как показано ниже

Перейдите на вкладку «Вставка» в Excel и выберите двухмерную столбчатую диаграмму.

Теперь созданная диаграмма Парето показана ниже:

Шаг №4 — Выберите кумулятивные столбцы процентов и измените тип диаграммы ряда на Линейный

Красные полоски — это полоски кумулятивного процента, выберите любую из полос и измените серию, выберите «Линия» из типа диаграммы изменения.

Теперь диаграмма Парето будет выглядеть так, как показано ниже:

Шаг № 5 — Щелкните правой кнопкой мыши строку кумулятивного итога (красная) и выберите формат ряда данных.

и выберите вторую ось в Excel

Выберите Вторичная ось и закройте окно Форматировать ряд данных.

Теперь диаграмма Парето будет выглядеть так, как показано ниже.

Шаг № 6 — Щелкните по правой оси и выберите ось формата ,

затем на вкладке параметров оси выберите максимум, чтобы установить его как фиксированное, и установите значение на 100

В опции оси выберите Максимум с Авто на фиксированное, введите значение 100 вручную и закройте окно оси формата.

Наконец, диаграмма Парето будет выглядеть так:

График выше показывает, что 80% последствий происходят от 20% причин.

Преимущества

Диаграмма Парето указывает на основную причину проблемы, мешающей процессу.
Это помогает исправить основные проблемы и, таким образом, повышает эффективность организации. После того, как с помощью этой техники будут обнаружены главные участники процесса, можно будет двигаться вперед к решениям, тем самым повышая эффективность организации.
Это также улучшает навыки решения проблем, так как позволяет разбирать бизнес-вопросы в убедительные факты

После того, как вы наглядно изложите эти факты, вы можете приступить к планированию, важному для решения проблем.
Это улучшает принятие решений в процессе
Это помогает команде организации сосредоточиться на вводе, которое будет иметь большее влияние в соответствии с правилом 80/20.

Недостатки

Диаграмма Парето не дает никакого представления об основной причине проблемы.
Одна причина или категория причин могут дополнительно включать другие факторы, поэтому, чтобы найти основное влияние на каждом уровне проблемы, мы должны создать множество диаграмм Парето. Таким образом, часто требуются более низкие уровни диаграммы Парето.
Диаграмма Парето основана на частотном распределении, поэтому ее нельзя использовать для расчета среднего значения, стандартного отклонения и других статистических значений, которые часто могут потребоваться.
Диаграмма Парето не может быть использована для вычисления того, насколько ужасна проблема или насколько изменения могут вернуть процедуру к спецификации.

То, что нужно запомнить

Перед созданием диаграммы Парето необходимо распределить проблемы по категориям, и считается хорошей практикой сохранять количество категорий меньше 10.
Он основан на прошлых данных, поэтому для постоянного улучшения процесса необходимо периодически обновлять данные, поскольку анализ Парето основан на исторических данных и не обеспечивает анализ прогнозов.
Всегда создавайте вторичную ось Y с процентным уменьшением с шагом от 10 до 100.
Это помогает в обеспечении более простого способа провести различие до и после анализа Парето, чтобы убедиться, что изменения процесса привели к желаемому результату.
Мы можем создавать многоуровневые диаграммы Парето для каждой проблемы, а также можем выполнить еще один анализ Парето для проблем подуровня и т. Д.

Инновационные опции диаграмм в версии Excel 2013

Если программы 2007 и 2010 годов невероятно схожи, более новая версия наделена комплексом приятных новшеств, которые существенно облегчат процесс работы с диаграммами:

В окошке вставки типа диаграммы возможно предварительное ознакомление с ней;
В окошке вставки типа теперь имеется новый вид – «Комбинированные», в которых сочетаются несколько типов;
Окошко вставки типа теперь оснащается страницей с рекомендуемыми диаграммами, которые новая версия советует, основываясь на исходных выделенных данных;
Вкладка «Макет» уступила место трем новым кнопкам – элементы, стили и фильтры диаграммы;
Подпись данных теперь возможно оформлять выносками и брать их прямиком с листов;
Настроить дизайн деталей возможно с помощью удобной панели справа, а не в диалоговом окне.

Я очень надеюсь что теперь вы поняли как сделать диаграмму в excel, а так же в знак благодарности нажмете на кнопки соц.сетей. Всем мира и добра!

Предыдущая запись Как найти повторяющиеся значения в excel?

Следующая запись Почему сильно греется процессор на ноутбуке и пк: что делать?

Диаграмма с процентами

Для создания диаграмм, где предполагается процентное отображение данных, лучше всего подойдет использование кругового типа.

По тому же принципу, который был описан выше, создайте таблицу и выделите участок, который необходимо преобразовать в диаграмму. Далее переходим во вкладку «Вставка» и выбираем, соответственно, тип диаграммы “Круговая”.
По завершении предыдущего шага программа вас автоматически направит во вкладку по работе с вашей диаграммой – «Конструктор». Просмотрите предложенные макеты и остановите свой выбор на той диаграмме, где имеются значки процентов.
Вот, собственно говоря, и все. Работа над круговой диаграммой с процентным отображением данных завершена.

В заключение

Вот мы и разобрались, как построить диаграмму в Excel. Как можно заметить, выполняется это не так уж и сложно. С толку может сбить разнообразие видов диаграмм, что является несомненным плюсом программы. Для лучшего понимания всех нюансов построения рекомендуется самостоятельно осуществить добавление всех диаграмм на лист.

В статье приведен алгоритм действий, позволяющих без труда решить вопрос, как сделать диаграмму в Excel. Рассказывается об возможностях программы в данном направлении задач.

Иногда в документах могут быть использованы различные числовые или статистические данные. Их можно записать в строку или создать таблицу, но для большей наглядности сведений лучше отображать их графически. Для этого советуют сделать диаграмму. Как .

Жизнь современного человека порой чрезвычайно сложна, а потому ему не удается никуда скрыться от потоков цифровой информации, которая сопровождает его везде. В таком подходе есть немало положительных сторон, но «чистые» цифры человеческий глаз .

Графики представляют собой наглядный способ отображения информации, преимущественно цифровой. Она может использоваться как в текстовых процессорах, так и в электронных таблицах.
