Гистограмма относительных частот в excel

Как оформить гистограмму

Как правило, большинству пользователей не нравится стандартный внешний вид создаваемых объектов. Изменить его очень просто.

1. При выделении диаграммы в меню появляется новая вкладка «Конструктор».

Благодаря ей вы сможете сделать что угодно. Кроме этого, редактирование возможно через контекстное меню.

Сделав правый клик мыши по пустой области диаграммы, вы сможете:

• скопировать или вырезать;
• изменить тип;
• выбрать другие данные;
• переместить её;
• повернуть объемную фигуру.

Рассмотрим некоторые варианты.

Копирование

Нажав на соответствующий пункт меню, всё содержимое гистограммы окажется в буфере обмена. После этого вы сможете вставить её в Ворде. Стоит отметить, что сделать то же самое можно при помощи сочетания клавиш Ctrl+C. Для вставки используем комбинацию Ctrl+V.

Смотрится очень красиво.

Перемещение

Для начала кликаем в контекстном меню на «Переместить диаграмму».

После этого появится окно, в котором можно указать назначение выбранного объекта.

Если выберете первый вариант, то он будет перемещен на новый лист.

Вращение

Для этих манипуляций нужно выбрать следующий пункт.

Вследствие этого в правой части экрана появится дополнительная панель, в которой можно «поиграться» с двумя осями.

Таким способом можно придать еще больше объемного эффекта.

Подписываем объект

Если вы кликните на название, то справа отобразится панель для работы с текстом. Более того, появится возможность редактирования.

При желании вы можете добавить такие эффекты, как:

тень;

свечение;

сглаживание;

объемность.

Вы можете совместить все эти отдельные атрибуты. Но не перестарайтесь, иначе получится кошмар.

Как построить гистограмму в Excel

Чтобы понять как построить гистограмму в Excel, предлагаю немного теории. Итак, гистограмма — это диаграмма, на которой данные выделены с помощью столбиков.

• Простые прямоугольные, объемные, цилиндрические, конусные и пирамидальные. Без комментариев , ибо что тут рассказывать . Ставьте, кому что нравится, на саму диаграмму не влияет, отличий в построении не имеет.
• Сгрупированные или с накоплением. Если у вас больше одного ряда данных, то вы сможете показывать данные нескольких рядов, но относящихся к одному периоду, в одном столбике. Грубо говоря, при гистограмме с накоплением столбики располагаются друг над другом. Соответственно при группировке столбики находятся рядом.
• Нормированные. Опять-таки, если у вас больше одного ряда данных, то Excel сможет показать эти данные в одном столбике, при этом в качестве исходных данных будут браться не сами цифры, а их доли в процентах от общей суммы. Имеет смысл использовать, когда у вас сравнимые данные.

Как сделать столбчатый график в excel?

1. На основе структурной группировки построить вариационный частотный и кумулятивный ряды распределения, используя равные закрытые интервалы, приняв число групп равным 6. Результаты представить в виде таблицы и изобразить графически.
2. Проанализировать вариационный ряд распределения, вычислив:
   • среднее арифметическое значение признака;
   • моду, медиану, 1-ый квартиль, 1-ый и 9-тый дециль;
   • среднее квадратичное отклонение;
   • коэффициент вариации.
3. Сделать выводы.

После построения гистограммы распределения частот иногда возникает необходимость изменить размер групп, чтобы ответить на различные возникающие вопросы. В динамической гистограмме это возможно сделать благодаря полосе прокрутки (слайдеру) под диаграммой. Пользователь может увеличивать или уменьшать размер групп, нажимая стрелки на полосе прокрутки.

Как сделать график распределения в excel?

Очень давно не писал блог. Расслабился совсем. Ну ничего, исправляюсь.

Продолжаю новую рубрику блога, посвященную анализу данных с помощью всем известного Microsoft Excel.

Статистический анализ в Excel можно осуществлять двумя способами: • С помощью функций • С помощью средств надстройки «Пакет анализа». Ее, как правило, еще необходимо установить.

Чтобы установить пакет анализа в Excel, выберите вкладку «Файл» (а в Excel 2007 это круглая цветная кнопка слева сверху), далее — «Параметры», затем выберите раздел «Надстройки». Нажмите «Перейти» и поставьте галочку напротив «Пакет анализа».

А теперь — к построению гистограмм распределения по частоте и их анализу.

Речь пойдет именно о частотных гистограммах, где каждый столбец соответствует частоте появления* значения в пределах границ интервалов. Например, мы хотим посмотреть, как у нас выглядит распределение значения предела текучести стали S355J2 в прокате толщиной 20 мм за несколько месяцев. В общем, хотим посмотреть, похоже ли наше распределение на нормальное (а оно должно быть таким).

*Примечание: для металловедческих целей типа оценки размера зерна или оценки объемной доли частиц этот вид гистограмм не пойдет, т.к. там высота столбика соответствует не частоте появления частиц определенного размера, а доле объема (а в плоскости шлифа — площади), которую эти частицы занимают.

График нормального распределения выглядит следующим образом:

Мы знаем, что реально такой график может быть получен только при бесконечно большом количестве измерений. Реально же для конечного числа измерений строят гистограмму, которая внешне похожа на график нормального распределения и при увеличении количества измерений приближается к графику нормального распределения (распределения Гаусса).

Построение гистограмм с помощью программ типа Excel является очень быстрым способом проверки стабильности работы оборудования и добросовестности коллектива: если получим «кривую» гистограмму, значит, либо прибор не исправен или мы данные неверно собрали, либо кто-то где-то преднамеренно мухлюет или же просто неверно использует оборудование.

1. Идем во вкладку «Анализ данных» и выбираем «Гистограмма».
2. Выбираем входной интервал.
3. Здесь же предлагается задать интервал карманов, т.е. те диапазоны, в пределах которых будут лежать наши значения. Чем больше значений в интервале — тем выше столбик гистограммы. Если мы оставим поле «Интервалы карманов» пустым, то программа вычислит границы интервалов за нас.
4. Если хотим сразу же вывести график,то ставим галочку напротив «Вывод графика».
5. Нажимаем «ОК».
6. Вот, вроде бы, и все: гистограмма готова. Теперь нужно сделать так, чтобы по вертикальной оси отображалась не абсолютная частота, а относительная.
7. Под появившейся таблицей со столбцами «Карман» и «Частота» под столбцом «Частота» введем формулу «=СУММ» и сложим все абсолютные частоты.
8. К появившейся таблице со столбцами «Карман» и «Частота» добавим еще один столбец и назовем его «Относительная частота».
9. Во всех ячейках нового столбца введем формулу, которая будет рассчитывать относительную частоту: 100 умножить на абсолютную частоту (ячейка из столбца «частота») и разделить на сумму, которую мы вычислил в п. 7.

Будет полезен тому, кто по каким-либо причинам не смог установить Пакет анализа.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Гистограмма с накоплением

Теперь рассмотрим, как построить гистограмму с накоплением в Excel. Еще один тип гистограмм, который позволяет отразить данные в процентном соотношении. Строится она точно так же, но выбирается другой тип.

Получаем диаграмму, на которой можно видеть, что, например, в январе больше продано молока, чем кефира или сливок. А в августе, по сравнению с другими молочными продуктами, молока было продано мало. И т.п.

Гистограммы в Excel можно изменять. Так, если мы кликнем правой кнопкой мыши в пустом месте диаграммы и выберем ИЗМЕНИТЬ ТИП, то сможем несколько ее видоизменить. Поменяем тип нашей гистограммы с накоплением на нормированную. Результатом будет та же самая диаграмма, но по оси Y будут отражены соотношения в процентном эквиваленте.

Аналогично можно производить и другие изменения гистограммы, что мы и сделали:

• поменяли шрифта на Arial и изменили его цвет на фиолетовый;
• сделали подчеркивание пунктирной линией;
• переместили легенду немного выше;
• добавили подписи к столбцам.

Как построить диаграмму

Аналогично графикам, диаграммы строятся на основе данных в столбцах таблицы, но для некоторых видов (круговые, кольцевые, пузырьковые и др.) нужно, чтобы данные располагались определенным образом. Чтобы построить диаграмму нужно перейти во вкладку Диаграммы. Для примера рассмотрим, как сделать круговую.

Диаграммы кругового типа демонстрируют пропорции частей относительно чего-то целого и представляются в виде совокупности секторов, входящих в состав круга с отображением соответствующих значений. Это очень полезно, когда требуется сравнить некоторые данные по отношению к суммарному значению.

Строим круговую диаграмму в Excel

Для начала сгруппируем данные о продажах менеджеров помесячно и за весь квартал. Чтобы быстрее суммировать стоимость автомобилей, применим  — с ней будет удобнее собрать информацию по каждому менеджеру из общей таблицы.

Таблица с квартальными итогами продаж каждого менеджераСкриншот: Excel / Skillbox Media

Построим диаграмму, по которой будет видно, кто из менеджеров принёс больше прибыли автосалону за весь квартал. Для этого выделим столбец с фамилиями менеджеров и последний столбец с итоговыми суммами продаж.

Выделяем эти столбцы, чтобы построить диаграмму с квартальными итогами продаж каждого менеджераСкриншот: Excel / Skillbox Media

Нажмём вкладку «Вставка» в верхнем меню и выберем пункт «Диаграмма» — появится меню с выбором вида диаграммы.

В нашем случае подойдёт круговая. На ней удобнее показать, какую долю занимает один показатель в общей сумме.

Нажимаем сюда, чтобы построить круговую диаграммуСкриншот: Excel / Skillbox Media

Excel выдаёт диаграмму в виде по умолчанию. На ней продажи менеджеров выделены разными цветами — видно, что в первом квартале больше всех прибыли принёс Шолохов Г., меньше всех — Соколов П.

Так выглядит круговая диаграмма в первоначальном видеСкриншот: Excel / Skillbox Media

Одновременно с появлением диаграммы на верхней панели открывается меню «Конструктор». В нём можно преобразовать вид диаграммы, добавить дополнительные элементы (например, подписи и названия), заменить данные, изменить тип диаграммы. Как это сделать — разберёмся в следующих разделах.

Построить круговую диаграмму можно и более коротким путём. Для этого снова выделим столбцы с данными и перейдём на вкладку «Вставка» в меню Excel. Там в области с диаграммами нажмём на кнопку круговой диаграммы и выберем нужный вид.

Строим круговую диаграмму вторым способомСкриншот: Excel / Skillbox Media

Получим тот же вид диаграммы, что и в первом варианте.

Скриншот: Excel / Skillbox Media

Покажем на диаграмме, какая доля продаж автосалона пришлась на каждого менеджера. Это можно сделать двумя способами.

Первый способ. Выделяем диаграмму, переходим во вкладку «Конструктор» и нажимаем кнопку «Добавить элемент диаграммы».

Скриншот: Excel / Skillbox Media

В появившемся меню нажимаем «Подписи данных» → «Дополнительные параметры подписи данных».

Скриншот: Excel / Skillbox Media

Справа на экране появляется новое окно «Формат подписей данных». В области «Параметры подписи» выбираем, в каком виде хотим увидеть на диаграмме данные о количестве продаж менеджеров. Для этого отмечаем «доли» и убираем галочку с формата «значение».

Готово — на диаграмме появились процентные значения квартальных продаж менеджеров.

Настраиваем диаграмму так, чтобы она отражала процентные значения продажСкриншот: Excel / Skillbox Media

Второй способ. Выделяем диаграмму, переходим во вкладку «Конструктор» и в готовых шаблонах выбираем диаграмму с процентами.

Советы по созданию и оформлению столбиковых диаграмм

Вероятно эта часть статьи окажется самой полезной, потому как следование правилам и советам описанным ниже позволят сделать визуальную составляющую гораздо круче

И не важно какой инструмент используется в компании для построения графиков, данные правила и советы применимы ко всем

5 правил построения столбчатой диаграммы

1. Крайне не желательно использовать эффекты при отрисовке столбчатой диаграммы (тени, повороты, объемные фигуры и прочее крайне нежелательны для диаграммы)
2. Оптимальное количество категорий на диаграмме — не более 10, иначе теряется их читаемость
3. Необходимо удалять с диаграммы всё, что не несет смысловой ценности (линии сетки, контуры диаграммы, подписи)
4. Шкала на любом графике начинается с 0
5. Сортируйте категории по убыванию значений слева направо.

Эти 5 мастхэв правил, которые необходимо всегда применять на всех диаграммах. Ниже рассмотрены некоторые советы по визуализации с наглядными примерами

Советы оформления столбчатой диаграммы

Сохраняйте прямоугольную форму вашего графика. Некоторые инструменты позволяют закруглять углы столбцов, при этом пользователю трудно будет определить, где находится фактическое значение: сверху полукруга или где-то посередине.

Минимализм в цвете. Некоторые инструменты закрашивают каждый отдельный столбец в разные цвета — это может отвлекать пользователя в поисках дополнительных значений, там где их нет. Рекомендуется целенаправленное использование цвета. Например выделения минимального и максимального значения на диаграмме.

Единственное допустимое решение для многоцветия — это устоявшееся соответствие цвета компаний-конкурентов или продуктов. Например, заливка вашей продукции синим, а продукт конкурента 1 всегда желтый, для второго конкурента всегда зеленый и т.д.

Отображение периодов без данных. Когда мы строим столбчатую диаграмму крайне желательно отразить все периода, даже те в которых нет данных. В таком случае картинка получается более показательной.

Единственным исключение скрытия периодов без данных, может стать еще не наступивший период, как на 3 графике верхней картинке.

Добавление подписей данных. Нормальным дополнением к столбиковым диаграммам являются подписи данных. Хотя пользователям довольно легко сравнивать длины столбцов и измерять приблизительные значения по столбчатой ​​диаграмме, точные значения не всегда легко выявить. Подписи данных могут показывать эти значения там, где они важны. Подпись данных обычно размещают в середине столбика, либо сверху на конце.

Уход от наклона написания на осях. Иногда, если категорий на диаграмме слишком много, в подписях оси они по умолчанию встают под углом 45*. От этого нужно стараться уходить, выравнивая подпись оси по горизонтали.

Принудительное размещение по горизонтали работает, но не всегда возможно. В этом случае часть подписей могут пропасть. Вылечить это можно 3 способами:

1. расширить границы диаграммы (сделать ее чуть больше)
2. изменить размер шрифта текста оси, снизив на 1 или 2 пункта
3. выбрать горизонтальный тип столбиковой диаграммы

Это было знакомство с одним из популярнейших способов визуализации данных любого аналитика. Добавленные советы и правила оформления позволят сделать визуализацию интереснее и понятнее. В дальнейшем на страницах сайта будут разобраны еще несколько не менее популярных инструментов:

• линейный график
• круговая диаграмма
• диаграммы с областями
• и многие другие

Для написания статьи использовался следующая литература:

1. «Краткая энциклопедия статистики». Додж, Ю., 2008 г.
2. «Голая статистика». Уилан К., 2014 г.
3. «Говори на языке диаграмм: пособие по визуальным коммуникациям». Желязны Д. 2004 г.

Гистограмма в Excel. Как построить гистограмму в Excel по данным таблицы?

Как сделать (построить) гистограмму в Excel по имеющимся данным в таблице?

Какие виды гистограмм можно построить в Excel (Эксель)?

Чтобы построить гистограмму (многие называют гистограмму графиком) в экселе (Excel), следует — — — ввести данные в таблицу (у меня введены данные одни и те же, но поменяны ячейки с вводными данными контрольной и экспериментальной группы и до и после эксперимента, чтобы показать какие графики получаться):

Следующий шаг, выделить заполненные ячейки:

Далее нажимаем на «гистограмму» и выбираем ту, которую Вы хотите построить:

На рисунке видно, что графики по значениям построились по разному, Вы для себя должны решить сами, какой именно вам больше подходит:

Что такое гистограмма

Это один их видов диаграммы, в которой данные представлены в виде нескольких столбиков (прямоугольников).

В программе Excel различают 3 типа гистограмм:

1) Простая гистограмма (гистограмма с группировкой).

2) Гистограмма с накоплением.

3) Нормированная гистограмма.

Как построить гистограмму в Excel

Для того, чтобы построить гистограмму в Эксель (Excel) нужно:

1) Выбрать данные, для которых нужно построить гистограмму (выделить нужные ячейки мышкой).

2) В главном меню выбрать пункт «Вставка».

3) На панели инструментов выбираем «Гистограмма», после чего в выпадающем списке указываем вид гистограммы, которую требуется сделать в Excel.

В результате на листе появится гистограмма по указанным данным.

Об особенностях построения различных видов гистограмм в Excel будет рассказано ниже.

Гистограмма с группировкой в Excel

Рассмотрим процесс построения гистограммы в Эксель на конкретном примере.

Имеются данные по производству продукции за 2016 год в 2 цехах предприятия (в тоннах).

Выделяем все данные (вместе с заголовками) и выбираем «Вставка» -> «Гистограмма».

Можно выбрать любой вид диаграммы с группировкой — объёмную, цилиндрическую, коническую и др.

В качестве примера возьмём объёмную гистограмму.

Excel построит гистограмму по указанным данным.

Гистограмма будет наглядно отображать динамику производства по месяцам, а также сравнение данных по цехам.

Стоит отметить, что гистограмма будет перестраиваться автоматически при изменении исходных данных.

Для того, чтобы изменить внешний вид диаграммы, выбрать данные и др., нужно щёлкнуть на ней левой кнопкой мыши.

В главном меню Эксель появятся 3 дополнительные пункта:

1) Конструктор — позволяет изменить стиль и макет гистограммы, выбрать другие данные для неё и переместить гистограмму на другой лист.

2) Макет — работа с составляющими диаграммы. Здесь можно изменить подпись диаграммы и осей, изменить расположение легенды, вставить пояснительную таблицу с данными и др.

3) Формат — изменение цвета и начертания контуров диаграммы, а также её заливки.

Также некоторое инструменты для форматирования гистограммы доступны в её контекстном меню.

Гистограмма с накоплением в Excel

Этот вид гистограммы содержит в своих столбцах значения из нескольких рядов данных и наглядно отражает долю в процентном соотношении.

Построим гистограмму с накоплением в Эксель (Excel) используя те же самые данные. В списке гистограмм она находится во втором столбце.

При этом есть два варианта построения гистограммы с накоплением.

1) Сделать гистограмму, отражающую долю каждого цеха в разрезе 12 месяцев. Вот как она будет выглядеть:

При необходимости можно добавить подписи данных — «Макет» -> «Подписи данных» -> «Показать».

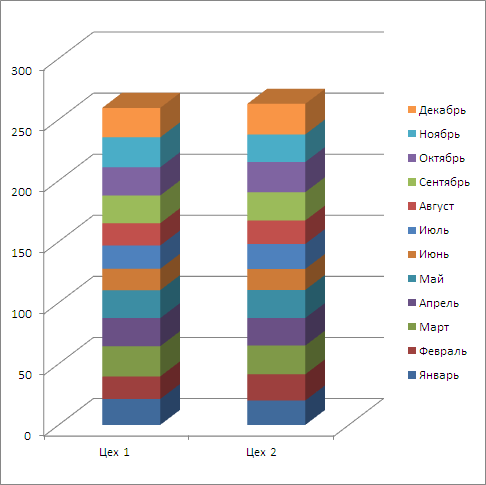

2) Также можно построить гистограмму, отражающую долю производства в каждом месяце по цехам.

Для её построения нужно нажать на кнопку «Выбрать данные» и поменять местами ряды и категории.

Это делается с помощью кнопки «Строка/столбец».

В результате этого Excel перестроит гистограмму. Она будет выглядеть так:

Такая гистограмма хорошо отражает суммарное производство в каждом цехе.

Если же нужна динамика за отдельный квартал или полугодие, то достаточно удалить ненужные данные в окне «Выбор источника данных». Или изначально выбрать не 12 столбцов, а только 3 или 6.

Построение гистограммы с помощью надстройки Пакет анализа

Вызвав диалоговое окно надстройки Пакет анализа , выберите пункт Гистограмма и нажмите ОК.

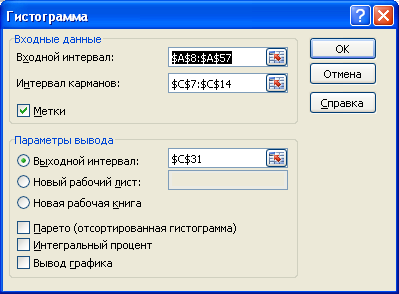

В появившемся окне необходимо как минимум указать: входной интервал и левую верхнюю ячейку выходного интервала . После нажатия кнопки ОК будут:

• автоматически рассчитаны интервалы значений (карманы);
• подсчитано количество значений из указанного массива данных, попадающих в каждый интервал (построена таблица частот);
• если поставлена галочка напротив пункта Вывод графика , то вместе с таблицей частот будет выведена гистограмма.

Перед тем как анализировать полученный результат — отсортируйте исходный массив данных .

Как видно из рисунка, первый интервал включает только одно минимальное значение 113 (точнее, включены все значения меньшие или равные минимальному). Если бы в массиве было 2 или более значения 113, то в первый интервал попало бы соответствующее количество чисел (2 или более).

Второй интервал (отмечен на картинке серым) включает значения больше 113 и меньше или равные 216,428571428571. Можно проверить, что таких значений 11. Предпоследний интервал, от 630,142857142857 (не включая) до 733,571428571429 (включая) содержит 0 значений, т.к. в этом диапазоне значений нет. Последний интервал (со странным названием Еще ) содержит значения больше 733,571428571429 (не включая). Таких значений всего одно — максимальное значение в массиве (837).

Размеры карманов одинаковы и равны 103,428571428571. Это значение можно получить так: =(МАКС( Исходные_данные )-МИН( Исходные_данные ))/7 где Исходные_данные – именованный диапазон , содержащий наши данные.

Почему 7? Дело в том, что количество интервалов гистограммы (карманов) зависит от количества данных и для его определения часто используется формула √n, где n – это количество данных в выборке. В нашем случае √n=√50=7,07 (всего 7 полноценных карманов, т.к. первый карман включает только значения равные минимальному).

Примечание Похоже, что инструмент Гистограмма для подсчета общего количества интервалов (с учетом первого) использует формулу =ЦЕЛОЕ(КОРЕНЬ(СЧЕТ( Исходные_данные )))+1

Попробуйте, например, сравнить количество интервалов для диапазонов длиной 35 и 36 значений – оно будет отличаться на 1, а у 36 и 48 – будет одинаковым, т.к. функция ЦЕЛОЕ() округляет до ближайшего меньшего целого (ЦЕЛОЕ(КОРЕНЬ(35))=5 , а ЦЕЛОЕ(КОРЕНЬ(36))=6) .

Если установить галочку напротив поля Парето (отсортированная гистограмма) , то к таблице с частотами будет добавлена таблица с отсортированными по убыванию частотами.

Если установить галочку напротив поля Интегральный процент , то к таблице с частотами будет добавлен столбец с нарастающим итогом в % от общего количества значений в массиве.

Если выбор количества интервалов или их диапазонов не устраивает, то можно в диалоговом окне указать нужный массив интервалов (если интервал карманов включает текстовый заголовок, то нужно установить галочку напротив поля Метка ).

Для нашего набора данных установим размер кармана равным 100 и первый карман возьмем равным 150.

В результате получим практически такую же по форме гистограмму , что и раньше, но с более красивыми границами интервалов.

Как видно из рисунков выше, надстройка Пакет анализа не осуществляет никакого дополнительного форматирования диаграммы . Соответственно, вид такой гистограммы оставляет желать лучшего (столбцы диаграммы обычно располагают вплотную для непрерывных величин, кроме того подписи интервалов не информативны). О том, как придать диаграмме более презентабельный вид, покажем в следующем разделе при построении гистограммы с помощью функции ЧАСТОТА() без использовании надстройки Пакет анализа .

Стиль и внешний вид гистограммы

После того, как вы создали гистограмму, вам может потребоваться внести корректировки в то, как выглядит ваш график. Для изменения дизайна и стиля используйте вкладку “Конструктор”. Эта вкладка отображается на Панели инструментов, когда вы выделяете левой клавишей мыши гистограмму. С помощью дополнительных настроек в разделе “Конструктор” вы сможете:

добавить заголовок и другие дополнительные данные для отображения. Для того, чтобы добавить данные на график, кликните на пункт “Добавить элемент диаграммы”, затем, выберите нужный пункт из выпадающего списка:

для редактирования элемента гистограммы, например заголовка – дважды кликните на него и внесите корректировки;

если вы не хотите добавлять элементы по отдельности, то можно воспользоваться пунктом меню “Экспресс-макет” и выбрать подготовленные системой наиболее популярные наборы элементов гистограммы;

в Excel также доступные несколько подготовленных стилей гистограммы, выбрать которые вы можете в разделе “Стили диаграмм” на вкладке “Конструктор”;

Вы также можете использовать кнопки быстрого доступа к редактированию элементов гистограммы, стиля и фильтров:
